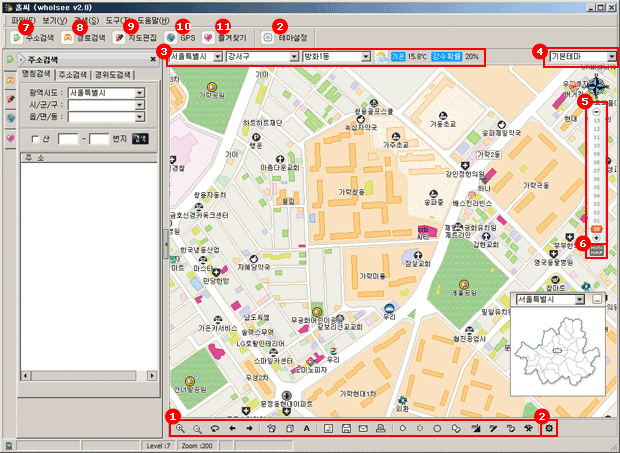

| 지도도구(Map Tool)모음이란 화면상의 전자지도를 사용자 목적에 맞게 사용할 수 있는 Tool의 모음을 말합니다. |
|
| |
|
| |
| |
 |
|
|
| |
| 테마설정기본안내 |
테마 설정창 : Map상단의 테마설정 버튼 클릭 시 나타나는 창입니다.
Smartmap은 지리데이터의 속성에 따라 구분되어 표출되는 데이터와 화면상에 표출되는 임의의 데이터, 레벨을 목적에 따라 Customizing이 용이하도록 테마설정 기능을 제공하고있습니다. |
|
 |
|
| ① 설정메뉴 |
속성에 따른 설정을 할 수 있는 메뉴입니다. |
| ② 대구분/소구분 |
속성에 따른 분류를 해 놓은 것으로 데이터의 속성에 따라 임의로 분류되어 있습니다. |
| ③ 적용 |
전체적용 - 설정한 값이 전 레벨에 적용됩니다.
위로적용 - 설정한 값이 5레벨의 값일 경우 0~4레벨의 값을 5레벨과 동일하게 변경합니다.
아래로 적용 - 설정한 값이 5레벨의 값일 경우 6~13레벨의 값을 5레벨과 동일하게 변경합니다. |
④ 지도화면의
현재 레벨 표시 |
좌측의 레벨은 스마트맵에서 지원하고 있는 지도화면의 레벨을 보여주며 노랑색으로 표시되는 부분이 현재 지도화면의 보여지고 있는 레벨을 의미합니다. |
| ⑤ 보 기 |
체크 상태로 레벨에 따라 Show/Hide할 수 있습니다. |
| ⑥ 선1 |
선의 외곽선을 표현합니다. 예를 들어 선 1만을 설정했을 경우 한 색의 선으로 보여지며 테두리 없는 Solid Line으로 표출됩니다. |
| ⑦ 선2 |
선의 중심선을 표현합니다. 예를 들어 라인이 2가지 Color로 된 것을 표출하기를 원할 경우 선 1의 Color가 바탕에 깔리고 선 2가 중심선으로 표현됩니다. 선 2의 경우 선 1에 비해 짝수 2, 4, 6..의 값 만큼 적게 설정해야 하며, 그 값의 차이 만큼이 외곽선으로 표현됩니다.
 |
| ⑧ 바탕색 |
바탕색을 설정합니다. 건물의 색상이나 블럭의 색상 등을 설정할 수 있습니다. |
| ⑨ ROP2 |
ROP2는 새로운 그림 형태를 지정하여 Value를 임의로 바꿔줄 수 있는 기능입니다.
상세한 설명은 아래에 상세 기능 설명을 참조하시기 바랍니다. |
|
| |
| 테마설정메뉴 |
| 형상도형 설정 |
형상도형 설정은 지도상의 공간정보(Spatial data), 건물의 위치를 나타내는 좌표값, 높이값 등의 점, 선, 면으로 표시되는 것을 설정할 수 있는 메뉴입니다. 속성에 따라 Grouping이 되어있고 대구분과 소구분에 의해 분류되어 있습니다. 예를 들어 도로와 같이 선으로 되어있는 데이터는 형상도형 설정 메뉴에서 설정이 가능하고, 예를 들어 도로라는 구분은 대구분이 되고 고속도로, 국도, 지방도와 같은 도로의 종류에 따라 소구분으로 분류되어 있으며 각각의 설정이 가능하도록 되어 있습니다. 속성의 특징에 맞게 선과 면의 Color값의 변화가 가능합니다. |
| 지도문자 설정 |
지도문자 설정은 속성정보라 말하며, Atttibute Data라고 하기도 합니다. 지도상에 문자 숫자 이미지, 영상 등으로 표출되는 것을 의미하며 그것들을 제어할 수 있는 기능입니다. 형상도형 설정과 마찬가지로 속성에 따라 Grouping이 되어있고 대구분과 소구분에 의해 분류되어 있습니다. 예를 들어 도로와 같이 선으로 되어있는 데이터는 지도문자 설정 메뉴에서 설정이 가능하고, 예를 들어 자동차라는 구분은 대구분이 되고 세차장, 정유소, 회사별 주유소와 같은 종류에 따라 소구분으로 분류되어 있으며 각각의 설정이 가능하도록 되어 있습니다. 속성의 특징에 맞게 선과 면의 Color값의 변화가 가능하며 텍스트 표출과 관련하여 폰트의 스타일과 텍스트박스의 스타일과 아이콘의 설정이 가능합니다. |
| 사용자 설정 |
사용자 설정은 지도데이터와 그 밖에 지도화면에 표출되는 모든 객체의 제어하는 것으로 주로 기능에 필요한 객체들이 모여있는 메뉴입니다. 나침반과 경로탐색의 설정 아이콘 등이 이에 해당됩니다. 지도문자설정과 마찬가지로 속성에 따라 이미지의 수정 편집이 가능하도록 지원됩니다. |
| 레벨제어 |
0레벨부터 13레벨까지의 전 레벨의 DB와 Zoom에 대한 설정이 가능합니다. 사용 목적에 따라 변경하여 적용이 가능합니다. |
|
| |
| 상세기능설명 |
| 테마관리자의 기능은 선의 설정, 바탕(면)의 설정과 표출 방법(ROP2)와 폰트설정, 아이콘 설정, 스타일(Text박스 스타일) 설정, 글자색 설정이 있으며, 형상도형설정과 지도문자 설정 등의 모든 메뉴에 동일하게 적용이 가능합니다 |
|
|
| |
| ROP2안내 |
|
ROP2는 Text의 스타일을 다양하게 변경해 줄수 있는것으로 Resolution Setting에 해당하는 기능이라고 할 수 있습니다. |
|
|
| BLACK |
검정색이 되도록 표출합니다. |
| NOTMERGEPEN |
펜 색깔 및 스크린 색깔의 조합과 반대로 표출합니다.
(최종화소 = (펜 또는 스크린 화소) AND 스크린화소). |
| NOTCOPYPEN |
펜 색깔의 반대로 표출합니다. |
| MASKPENNOT |
스크린의 펜 그리고 반대 모든 일반 색깔의 조합으로 표출합니다.
(최종화소 = (펜 또는 스크린 화소) AND 펜). |
| NOT |
스크린 색깔의 반대로 표출합니다. |
| XORPEN |
펜 또는 스크린안에 있는 색깔 양쪽안에 조합의 반대로 표출합니다.
(최종화소 = 펜 XOR 스크린화소). |
| NOTMASKPEN |
MASKPEN 색깔의 반대로 표출합니다.
(최종화소 = 화소는스크린 색깔의 반대(펜 AND 스크린화소)). |
| MASKPEN |
펜 및 스크린 모두에 일반 색깔의 조합으로 표출합니다.
(최종화소 = 펜 AND 스크린화소). |
| NOTXORPEN |
XORPEN 색깔의 반대로 표출합니다.
(최종화소 = 화소는 스크린 색깔의 반대(펜 XOR 스크린화소)). |
| NOP |
변화없음. |
| MERGENOTPEN |
펜 색깔의 스크린 색깔 그리고 반대의 조합으로 표출합니다.
(최종화소 = (펜 화소는스크린 색깔의 반대) OR 스크린화소). |
| COPYPEN |
펜 색깔과 같이 표출합니다. |
| MERGEPENNOT |
스크린 색깔의 펜 색깔 그리고 반대의 조합으로 표출합니다.
(최종화소 = (화소는 스크린 색깔, 스크린화소의 반대) OR 펜) |
| MERGEPEN |
펜 색깔 및 스크린 색깔의 조합으로 표출합니다.
(최종화소 = 펜 OR 스크린화소). |
| WHITE |
항상 흰색으로 표출합니다. |
|
| |
|
| |
| |
 |
|
|
| |
지역을 이동하는 방법은 사용자의 편의에 따라 다양한 방법으로 이동이 가능합니다.
지역이동 콤보박스를 이용하여 이동하는 방법과, 인덱스맵을 이용하여 이동하는 방법, 검색을 이용하여 이동하는 방법 등을 제공하고 있습니다. |
|
| 지역이동 콤보박스를 이용하는 방법 |
지도화면 상단의 지역이동 콤보박스에서 시/군ㆍ구/동을 선택하여 원하는 위치로 이동합니다. |
| 인덱스맵을 이용하는 방법 |
 |
지도화면 하단의 인덱스맵 버튼을 클릭하면 지도화면 우측 하단에 인덱스맵이 나타납니다. 원하는 시를 선택하여 이동하시면 됩니다.
인덱스맵 사용방법은 아래와 같습니다. |
|
 |
마우스를 옮기면서 지명을 확인합니다.
원하는 지역에 마우스 우측 버튼을 클릭한 후 드래그 하시면 해당 위치로 이동합니다. |
|
검색을 이용하는
방법 |
원하는 지역 또는 명칭으로 지도 이동이 가능합니다. 자세한 방법은 도움말의 지도검색
안내를 참고하십시오. |
| 날씨정보 |
인터넷이 연결된 경우 지역이동 우측에 날씨정보가 표출됩니다.
|
|
| |
|
| |
| |
 |
|
|
| |
 |
테마는 기본테마, 회색테마, 야간테마 3종이 있으면 선택시 해당 지도테마로 지도색상이 변경됩니다. |
|
| |
|
| |
| |
 |
|
|
| |
|
줌바를 이용하여 지도 확대/축소 하기
|
 |
스마트맵은 0에서 13까지 총 14개의 레벨이 지원됩니다.
줌 바 상단의 '-'를 클릭하면 한 레벨씩 축소됩니다.
줌 바 하단의 '+'를 클릭하면 한 레벨씩 확대됩니다.
줌 바의 단계별로 클릭하시면 해당 레벨로 이동합니다.
|
|
| |
|
키보드를 이용한 지도의 확대 및 축소(조밀한 지도 만드는 방법)
|
 |
키보드의 Shift + Up Key ↑ 를 같이 클릭하시면 지도가 확대됩니다. |
 |
키보드의 Shift + Down Key ↓ 를 같이 클릭하시면 지도가 확대됩니다. |
|
| |
|
마우스를 이용한 지도의 확대 및 축소
|
 |
마우스 휠로도 지도를 확대 축소 할 수 있습니다. 마우스 휠을 위로 올리면 지도화면이 축소되고 아래로
내리면 지도화면이 확대됩니다. |
|
| |
|
| |
| |
 |
|
|
| |
 |
미니맵 버튼을 클릭하면 지도 하단에 인덱스맵이 보여진 상태에서는 감추어지고 감추어진 상태에서는 보여집니다. |
|
| |
|
| |
| |
 |
|
|
| |
|
명칭검색
|
 |
상단이나 좌측상단에 버튼 중 지도검색을 클릭합니다.
 좌측에 지도검색 탭에 명칭검색, 주소검색, 경위도검색이 선택 가능합니다. |
| 명칭검색을 선택하신 후 지역(시, 군구, 동)을 지정합니다. |
| 원하시는 검색어를 넣은 후 검색버튼을 클릭합니다. |
지도 영역에서 검색에 체크를 하시면 현재 지도화면 내에서 검색을 하므로 범위를 축소하여 검색하므로
정확도를 높이실 수 있습니다. |
| 검색 된 리스트에서 더블클릭하시면 지도 화면에서 위치 확인이 가능합니다. |
|
|
| |
|
주소검색
|
 |
| 좌측에 지도검색 탭에 명칭검색, 주소검색, 경위도검색이 선택 가능합니다. |
| 주소검색을 선택하신 후 지역(시, 군구. 동)을 지정합니다. |
| 원하시는 검색어를 넣은 후 검색버튼을 클릭합니다. |
화면 범위 내 검색에 체크를 하시면 현재 지도화면 내에서 검색을 하므로 범위를 축소하여 검색하므로
정확도를 높이실 수 있습니다. |
| 검색 된 리스트에서 더블클릭하시면 지도 화면에서 위치 확인이 가능합니다. |
|
|
| |
| 경위도검색 |
 |
| 좌측에 지도검색 탭에 명칭검색, 주소검색, 경위도검색이 선택 가능합니다. |
| 주소검색을 선택하신 후 지역(시, 군구. 동)을 지정합니다. |
경위도검색을 선택하신 후 좌표계를 선택합니다.
(Bessel, WGS84 좌표값을 모두 지원합니다.) |
| 좌표값을 위도와 경도에 입력하신 후 검색 버튼을 클릭합니다. |
| 검색 된 리스트에서 더블클릭하시면 지도 화면에서 위치 확인이 가능합니다. |
|
|
| |
|
| |
| |
 |
|
|
| |
 |
① 출발지, 목적지, 경유지 지정
검색하실 경로에 대한 출발, 목적, 경유지를 지정하는 기능입니다.
해당 버튼을 클릭하신 후 지도에서 출발지, 경유지, 목적지를 지정하거나 지도에서 원하는 위치에서 마우스 우측버튼을 클릭하신 후 출발지, 경유지, 목적지를 지정합니다.
경유지는 최대 10곳이 지정 가능합니다.
② 경로검색 옵션 설정
최단, 최적 경로 선택, 유, 무료 도로 선택, 일반, 고속도로 우선 선택, 운전 경력에 따른 일반, 초보 경로 선택 등 다양한 경로 검색 옵션으로 여러 종류의 경로를 검색하실 수 있습니다.
경로검색 : 출발지~경유지0~경유지10~목적지까지 검색조건에
맞는 검색 결과를 조회합니다
역경로검색 : 목적지~경유지10~경유지0~출발지까지 검색조건
에 맞는 검색 결과를 조회합니다
③ 경로안내(모의주행)
검색 경로에 대한 모의 주행에 있어 필요한 음성안내, 지도회전, 주행속도, 이동거리 등의 여러 가지 옵션을 제공합니다.
④ 경로 인쇄 및 저장
검색 경로에 대한 인쇄와 저장 기능을 제공합니다.
⑤ 경로 정보
검색 경로에 대한 거리, 소요시간, 주요 도로 정보와 모의 주행에 필요한 지점별 분기 안내와 구간 도로에 대한 다양한 정보를 제공하며 저장된 경로를 관리 할 수 있습니다. |
|
| |
|
| |
| |
 |
|
|
| |
 |
| ① 기능 버튼 |
 |
PolyLine 추가 |
지도창 원하는 위치에 폴리라인을 그립니다. 그리기를 종료하실 때는 종료지점을 더블클릭 하시면 됩니다. |
 |
PolyGon 추가 |
지도창 원하는 위치에 폴리곤을 그립니다. 그리기를 종료하실 때는 종료지점을 더블클릭 하시면 됩니다. |
 |
TextBox 추가 |
지도창 원하는 위치에 텍스트박스를 작성합니다. |
 |
속성변경 |
객체 이름 목록에 있는 선택된 객체의 속성을 변경합니다. |
 |
전체객체 삭제 |
객체 이름 목록에 있는 선택된 객체를 삭제합니다. |
 |
지도 표시하기 |
객체 이름에 있는 전체 객체를 삭제합니다. |
 |
파일 불러오기 |
사용자가 편집한 지도의 객체 리스트를 불러오는 기능입니다. |
 |
파일 저장하기 |
사용자가 편집한 지도의 객체 리스트를 저장하는 기능입니다. |
|
| |
| ② 기능 버튼에 따른 옵션 |
| ①번의 기능 버튼에 따라 Pen 색깔, 두께, 내용 등이 변경 됩니다. |
|
PolyLine 추가 |
 |
폴리라인의 색상, 펜 두께 및 를 지정하며 화살표 형태의 모양으로도 지정할 수 있습니다. |
|
PolyGon 추가 |
 |
폴리곤의 라인색상과 바탕색 상 및 펜 두께를 지정합니다. |
|
TextBox 추가 |
 |
텍스트박스에 해당하는 이름과 내용을 입력합니다. |
|
| |
| ③ 객체 리스트 |
| 기능버튼과 옵션으로 생성된 객체의 이름과 종류입니다. 리스트의 해당 객체를 더블클릭 하시면 지도에 해당하는 위치로 이동합니다 |
| |
|
| |
| |
 |
|
|
| |
|

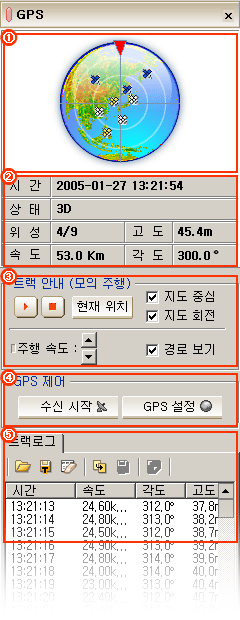

사용 순서
|
1. 차량에 GPS수신기를 장착
2. 한지도 프로그램이 설치된 노트북에 케이블을 연결하고 프로그램을 실행
3. GPS 설정 셋팅
GPS Tracking 기능은 실제 GPS에서 좌표값을 받아 주행 경로를 알려 주는 것이므로 모의 주행서비스 보다 정확한 값을 얻으실 수 있습니다. |
|
|
|
| 연동 가능한 Output Format : NMEA 포맷 지원 GPS, 대표 모델 : GPS GUIDE, wholsee GPS |
| |
|
| |
| |
 |
|
|
| |
| 기능 버튼 |
|
| |
| 상세정보 입력 |
 |
① 이름, 주소, 전화번호, 홈페이지, 메모를 입력합니다.
② 즐겨찾기에 해당하는 아이콘을 지정합니다.
③ 즐겨찾기를 저장할 폴더 지정합니다. 저장에 적합한 폴더가 없을 경우 새폴더를 생성합니다.
④ 즐겨찾기 정보에 해당하는 위치를 지도 위에 지정합니다.
⑤ 상세 정보 입력이 완료되면 ‘저장’ 버튼을 클릭합니다.
|
|
| |
|
| |
|
